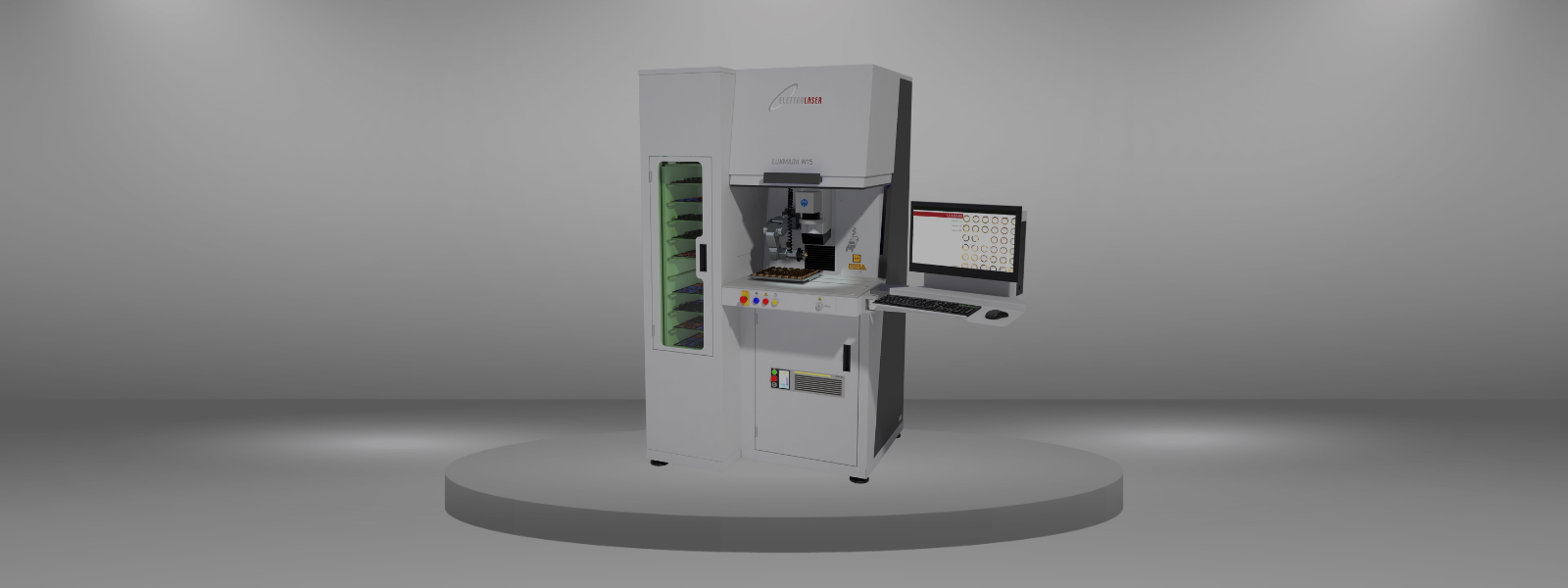

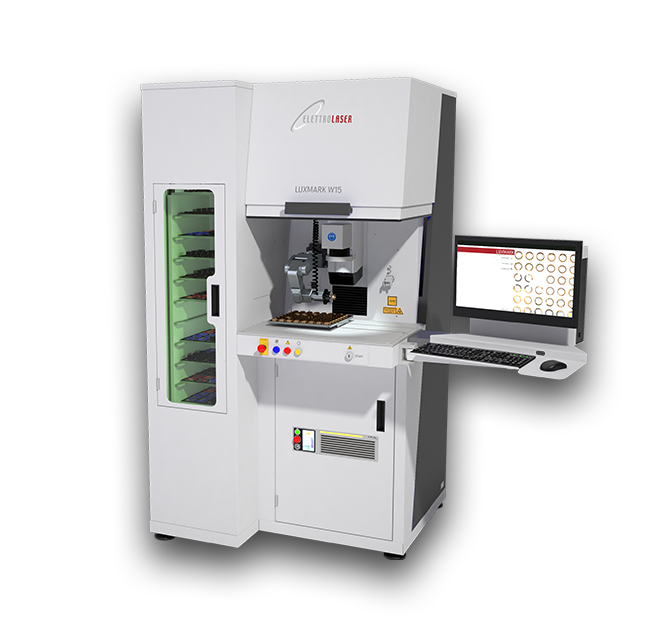

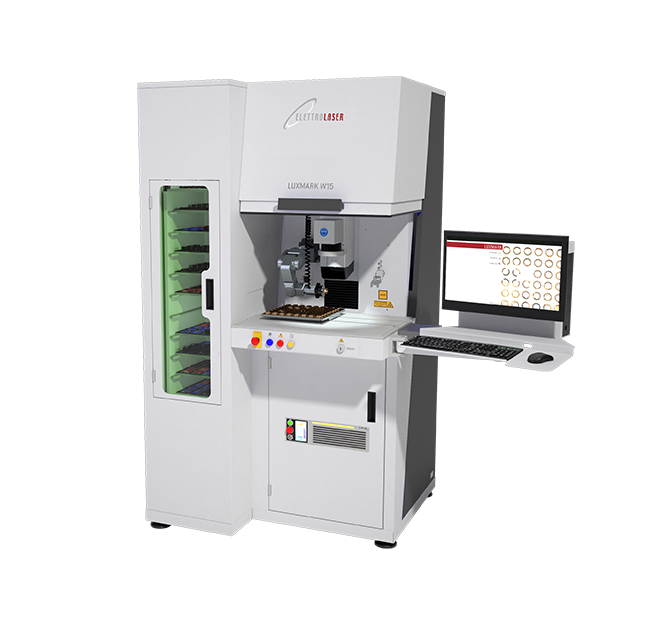

Luxmark W15

Sistema laser industriale progettato per la gestione automatica di 15 pallet, ideale per ottimizzare i processi di marcatura e microtaglio su vassoi di 300×300 mm.

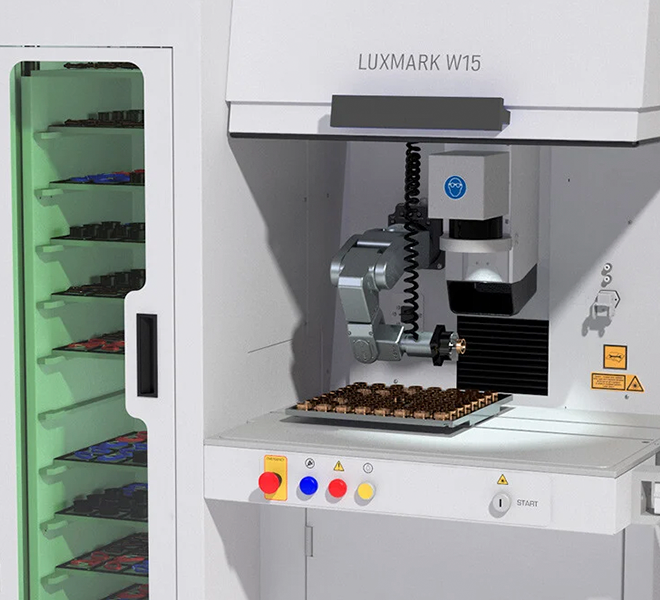

Il W15 è una stazione laser automatica progettata per movimentare 15 pallet, sollevare, spostare e caricare/scaricare vassoi di 300×300 mm. Questa soluzione è ideale per ottimizzare i processi di marcatura e microtaglio, garantendo efficienza e precisione nelle operazioni.

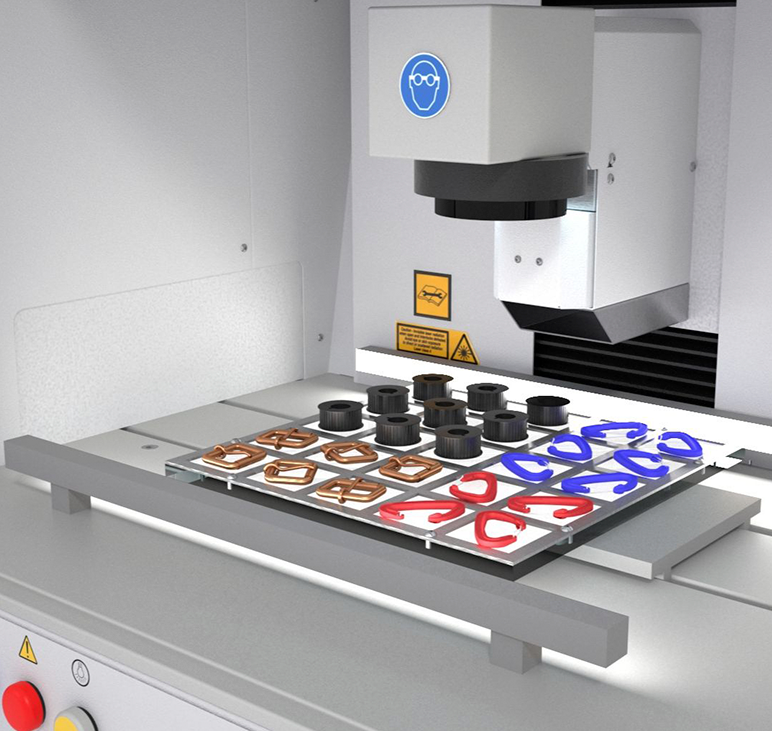

La stazione W15 è progettata per movimentare 15 pallet, sollevare, spostare e caricare/scaricare vassoi di 300×300 mm.

Questa configurazione consente un'elevata produttività, riducendo i tempi di inattività e migliorando l'efficienza complessiva del processo di marcatura e microtaglio.

Grazie alla gestione automatica dei pallet, il sistema W15 permette un flusso di lavoro continuo, minimizzando l'intervento manuale e garantendo una maggiore precisione e ripetibilità nelle operazioni.

Richiedi informazioni

Applicazioni

  • Marcatura seriale di componenti metallici e plastici
  • Microtaglio di precisione su materiali tecnici
  • Produzione in serie con alta ripetibilità
  • Settori: orafo, medicale, elettronico, meccanico, automotive

Performances di alto livello

  • Gestione automatica: movimentazione di 15 pallet

  • Dimensioni vassoi: 300×300 mm

  • Funzionalità: sollevamento, spostamento, carico/scarico automatizzato

  • Applicazioni: marcatura e microtaglio su vari materiali
Performances

Varianti

Luxmark W15 - Green
Cooling system
air
Type
floor standing
Power supply
230 V AC, 50/60 Hz (110 on request) - 3 kW
Dimensions cm
130x115x210
Weight kg
525*
Output power
3 / 5 W
Wave lenght
532 nm
Working area
66x50
Focal 100: marking area / spot
6x6 cm / 16 um
Focal 160: marking area / spot
10x10 cm / 26 um
Focal 210: marking area / spot
14x14 cm
Focal 254: marking area / spot
17x17
Focal 330: marking area / spot
23x23 cm
Focal 420: marking area / spot
28x28 cm
Axes Z
motorized / 30 cm
Axis stroke
X: 70 cm; Y: 25 cm; Z: 30 cm;
Laser Class
I
Max Workpiece Height
3,5 cm
Number of pallets
15
Maximum pallet size
30 x 30 cm
Maximum pallet weight
5 kg
Luxmark W15 - Fiber
Cooling system
air
Type
floor standing
Power supply
230 V AC, 50/60 Hz (110 on request) - 3 kW
Dimensions cm
130x115x210
Weight kg
525*
Output power
20 / 30 / 60 / 80 / 100 / 200 W / MOPA / NIB / PICO
Wave lenght
1064 nm
Working area
66x50
Focal 100: marking area / spot
6x6 cm / 16 um
Focal 160: marking area / spot
10x10 cm / 26 um
Focal 210: marking area / spot
14x14 cm
Focal 254: marking area / spot
17x17
Focal 330: marking area / spot
23x23 cm
Focal 420: marking area / spot
28x28 cm
Axes Z
motorized / 30 cm
Axis stroke
X: 70 cm; Y: 25 cm; Z: 30 cm;
Laser Class
I
Max Workpiece Height
3,5 cm
Number of pallets
15
Maximum pallet size
30 x 30 cm
Maximum pallet weight
5 kg
Luxmark W15 - CO2
Cooling system
air
Type
floor standing
Power supply
230 V AC, 50/60 Hz (110 on request) - 3 kW
Dimensions cm
130x115x210
Weight kg
525*
Output power
10 / 30 / 60 / 100 W
Wave lenght
10600 nm
Working area
66x50
Focal 100: marking area / spot
6x6 cm / 16 um
Focal 160: marking area / spot
10x10 cm / 26 um
Focal 210: marking area / spot
14x14 cm
Focal 254: marking area / spot
17x17
Focal 330: marking area / spot
23x23 cm
Focal 420: marking area / spot
28x28 cm
Axes Z
motorized / 30 cm
Axis stroke
X: 70 cm; Y: 25 cm; Z: 30 cm;
Laser Class
I
Max Workpiece Height
3,5 cm
Number of pallets
15
Maximum pallet size
30 x 30 cm
Maximum pallet weight
5 kg
Luxmark W15 - UV
Cooling system
air
Type
floor standing
Power supply
230 V AC, 50/60 Hz (110 on request) - 3 kW
Dimensions cm
130x115x210
Weight kg
525*
Output power
5 W
Wave lenght
355 nm
Working area
66x50
Focal 100: marking area / spot
6x6 cm / 16 um
Focal 160: marking area / spot
10x10 cm / 26 um
Focal 210: marking area / spot
14x14 cm
Focal 254: marking area / spot
17x17
Focal 330: marking area / spot
23x23 cm
Focal 420: marking area / spot
28x28 cm
Axes Z
motorized / 30 cm
Axis stroke
X: 70 cm; Y: 25 cm; Z: 30 cm;
Laser Class
I
Max Workpiece Height
3,5 cm
Number of pallets
15
Maximum pallet size
30 x 30 cm
Maximum pallet weight
5 kg

Accessori correlati

Traino lastra

Accessorio utile per grandi produzioni di oggetti marcati e tagliati. Ha una particolare aspirazione che mantiene l’area di lavoro pulita.

Traino lastra
Mandrino tiltante motorizzato

Il mandrino automatico permette la marcatura interna ed esterna senza l’ausilio dell’operatore. Il software dedicato posiziona il fuoco del laser in automatico al variare dei diametri degli anelli.

Mandrino tiltante motorizzato
Morsa statica

La morsa statica è un accessorio utile per bloccare i pezzi durante la marcatura e l'incisione laser. Disponibile nelle versioni da 100 o 200 mm, garantisce massima precisione e sicurezza nella lavorazione.

Morsa statica
Morsa pneumatica

La morsa pneumatica consente un bloccaggio rapido e affidabile dei pezzi durante le operazioni di marcatura, incisione o taglio

Morsa pneumatica
Robot a 6 assi (carico massimo 500 gr)

Braccio robotizzato a 6 assi per effettuare marcature e incisioni su diverse pari dell'oggetto.

Robot a 6 assi (carico massimo 500 gr)
Robot a 6 assi (carico massimo 3 kg)

Braccio robotizzato a 6 assi per effettuare marcature e incisioni su diverse pari dell'oggetto.

Robot a 6 assi (carico massimo 3 kg)
Software 2.5D

Il software 2.5D consente la marcatura su pezzi piani e curvi. Il software dedicato crea in automatico le sezioni (layer) impostate dall’operatore

Software 2.5D
Testa di marcatura 3D

Innovativa testa di marcatura che, abbinata allo specifico software 3D, consente di eseguire marcature su superfici curve, come sfere, coni, piani inclinati o profili complessi e irregolari.

Testa di marcatura 3D
Pattern matching

Accessorio ideale per la centratura della marcatura sui pezzi. Molto più definito del classico rettangolo rosso. Nella versione MANUALE è sempre l’ operatore a posizionare il file sopra il pezzo. Nella versione AUTOMATICA sarà la telecamera a posizionare il file di marcatura sui pezzi.

Pattern matching
Mandrino manuale

Mandrino con sistema micro step progettato per la marcatura e l'incisione laser di anelli con la massima precisione.

Mandrino manuale
Reverse engineering

Accessorio utilizzato per ricavare curve utili per la marcatura e/o taglio su oggetti piani

Reverse engineering
Marchio Italia Turrita

Questo software permette l’applicazione tramite laser del marchio “Italia Turrita” da parte degli Organismi accreditati ISO/IEC 17025, garantendo la conformità dei prodotti orafi nei mercati aderenti all’Unione Europea.

Marchio Italia Turrita
Marchio orafo

Seguendo la legislazione Italiana, questo software consente di apporre il marchio di fabbrica dopo aver fatto richiesta alla camera di commercio competente

Marchio orafo
Mandrino a 3 griffe

I mandrini hanno la funzione di afferrare pezzi tondi. Il diametro 50 è provvisto sempre di presa magnetica, viceversa il diametro 80 viene bloccato con viti vista la sua capacità di presa del pezzo.

Mandrino a 3 griffe
Tastatore
  • Indispensabile per la misurazione dell’altezza di un pezzo
  • Valore di lettura da 40 a 140 mm
  • Nelle versioni S, M, e TOP posiziona in automatico l’asse «Z» al valore rilevato. Nella versione S, invece, rileva solo il valore.
Tastatore
Aspiratore

Dotato di ciclone interno e filtro HEPA. Interfacciato al laser di marcatura, si accende e spegne in automatico.

Aspiratore
Taglio-tubo

Ideale per applicazioni in ambito industriale, il taglio-tubo consente il taglio preciso e automatizzato di tubi di vario diametro.

Taglio-tubo
Occhiali di sicurezza

Occhiali di sicurezza obbligatori per eventuali lavorazioni con il laser in classe IV (laser aperto)

Occhiali di sicurezza
